Kısa Tanıtım
|
Kesinlik: |
±%2,0 FS |
Boru Boyutu: |
10 mm |
|
Çıkış: |
RS485, 4-20mA, OCT |
IP Derecelendirmesi |
IP65 |
Ürün Tanıtımı

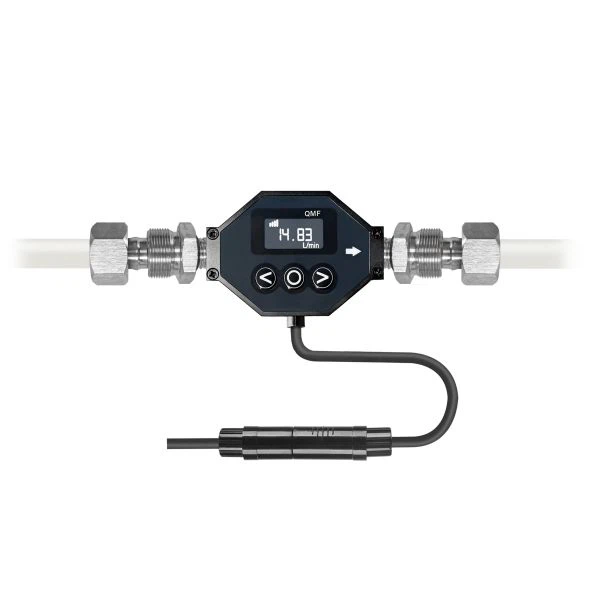

QMF Ultrasonik Mikro Akış Sensörü, yüksek-hassas sinyal işleme devreleri ve uyarlanabilir algoritmalarla entegre edilmiş, ultrasonik{0}}uçuş-zamanı ilkesini benimser. -Saniyeden kısa dinamik yanıt ve parazit önleme özelliğiyle-gerçek zamanlı, doğru sıvı akışı izleme olanağı sunar.-
Su için uygundur ve ±%2 FS doğruluğu ve %0,8 tekrarlanabilirlik ile 0,1-35 L/dak akış aralığını kapsar. 10 mm borular için birden fazla bağlantı parçasını (dikenli, hızlı-bağlantı, hızlı-büküm) ve isteğe bağlı çıkışları (4-20mA, OCT) artı RS485'i (MODBUS) destekler. Özellikleri arasında 0,96" renkli LCD, 3 dokunmatik tuş, IP65 koruması ve 10-36VDC güç bulunur. Tarımsal dronlarda, sıvı soğutmalı dolaplarda ve yarı iletken sıcaklık kontrolünde yaygın olarak kullanılır.
- Su ürünleri yetiştiriciliği, RAS sistemleri
- Endüstriyel su izleme, ticari su temini ölçümü
- Su ve atık su yönetimi
- HVAC (Isıtma, Havalandırma ve İklimlendirme) sistemleri
- Proses endüstrileri (kimya, ilaç, yiyecek ve içecek)
- Enerji yönetimi ve çevresel izleme
- Tarım ve sulama sistemleri
- Araştırma ve geliştirme
- Tesis yönetimi
- Endüstriyel bakım ve sorun giderme
- Karbon ayak izi, karbon denetimi, karbon değerlendirmesi, karbon nötrlüğü ve karbon ticareti vb.
Ürün Parametresi
Teknik Parametreler
|
Performans Göstergeleri |
|
|
Akış Hızı Aralığı |
0,1 L/dak ~35L/dak |
|
Kesinlik |
±%2 FS |
|
Tekrarlanabilirlik |
0.8% |
|
Boru Boyutları |
10 mm |
|
Montaj |
Bkz. bölüm 3.2 |
|
Orta |
su |
|
Fonksiyonel Göstergeler |
|
|
İletişim Arayüzü |
RS485; MODBUS protokolünü destekler |
|
Çıkış (isteğe bağlı) |
4~20mA, EKİM |
|
Güç Kaynağı |
10-36VDC/500mA |
|
Klavye |
3 dokunmatik tuş |
|
Görüntü Ekranı |
0,96" (160*80) LCD renkli ekran |
|
Çalışma sıcaklığı |
-10 derece ~50 derece |
|
Çalışma basıncı |
0~1.6MPa |
|
Nem |
%5~95 bağıl nem, yoğunlaşma yok |
|
IP Derecelendirmesi |
IP65 |
|
Fiziksel Özellikler |
|
|
Muhafaza Malzemesi |
Mühendislik plastiği (PPS) |
|
Sistem arayüzü |
G1/4 iç dişli |
|
Kablo |
φ5 siyah altı-damarlı, kendinden-kilitlenen konektörlü kablo, standart uzunluk: 1 m |
Vücut Parametreleri
Dış görünüş
Ikurulum
SSS
S: QMF sensörünün akış aralığı ve doğruluğu nedir?
A: Akış aralığı 0,1-35 L/dak'dır; doğruluk FS'nin ±%2'sidir.
S: QMF sensörü hangi çıkışları destekliyor?
C: İsteğe bağlı 4-20mA/OCT ve RS485'i (MODBUS protokolü) destekler.
S: QMF sensörü için hangi bağlantı parçaları mevcuttur?
C: Dikenli, hızlı-bağlantılı ve hızlı-döndürmeli bağlantı parçaları (çeşitli boyutlarda).
S: QMF sensörünün sıfır noktası nasıl ayarlanır?
C: Akışkan statik olduğunda menüde "Sıfır Ayarla" > "EVET" seçeneğini seçin.
S: QMF sensörünün çalışma sıcaklığı ve basıncı nedir?
A: -10~50 derece çalışma sıcaklığı; 0~1.6MPa çalışma basıncı.
